一、UWB防爆天线
UWB天线HDX-UWB是深圳市微能信息科技有限公司推出的一款玻璃钢UWB防爆天线。此款防爆uwb天线可以集成到基于DW1000方案开发的UWB标签或者uwb基站中。与深圳市微能信息科技有限公司提供的DW1000方案UWB收发器配合使用。外观如下图所示，
二、应用
（1）HDX-UWB天线集成到UWB标签上，作为uwb标签的天线使用。

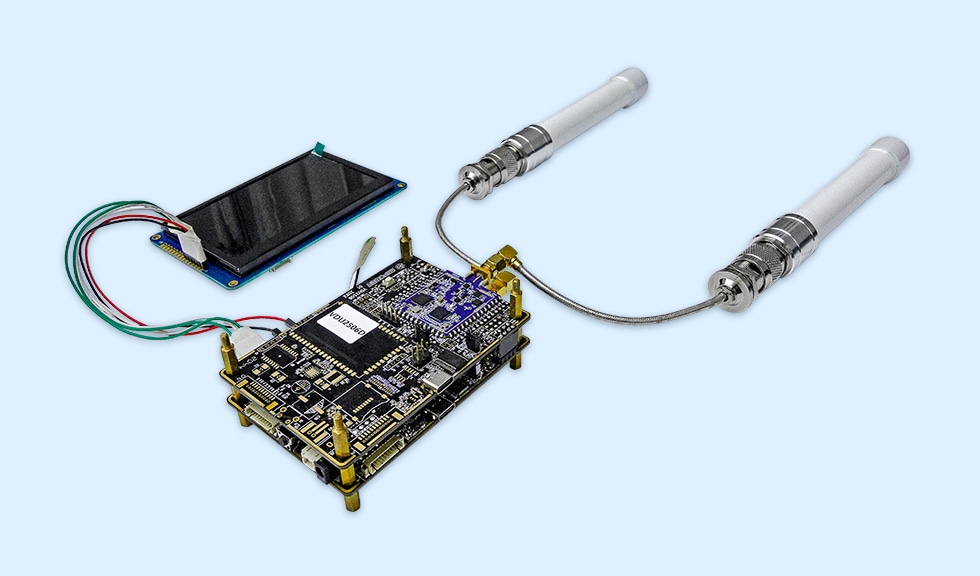

（2）HDX-UWB天线集成到UWB基站上，作为uwb基站的天线使用，如下图所示，HDX-UWB天线集成到UWB定位双基站VDU2506D上使用；
三、结构尺寸

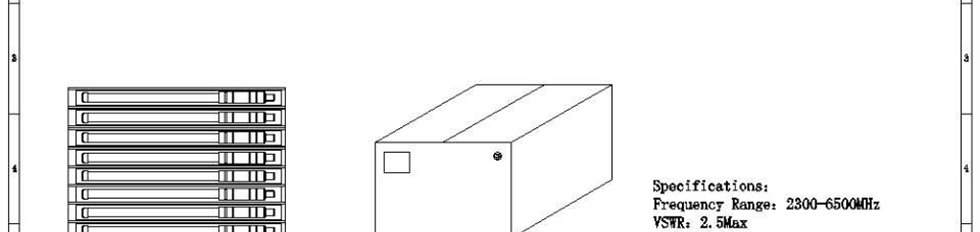

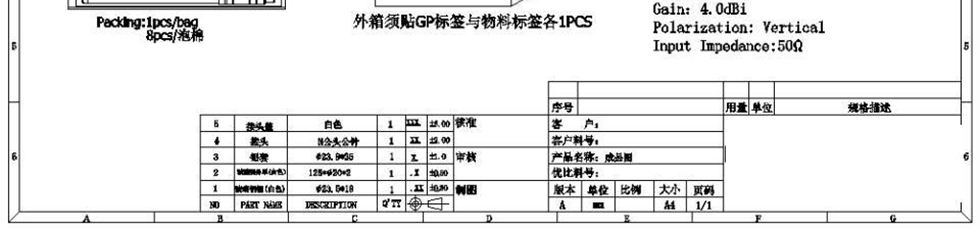

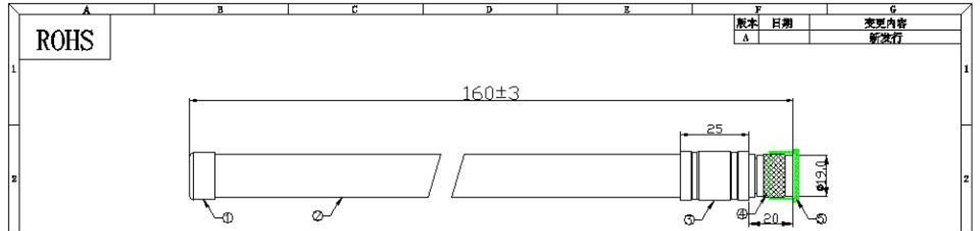

HDX-UWB天线的尺寸如图所示，方便设计参考。
四、UWB天线参数
| 技术指标 | |
| 频率范围 | 2300-6500MHz |
| 驻波比 | ≤2.5 |
| 增益 | 4.0dBi |
| 水平波瓣宽度 | 360° |
| 垂直波瓣宽度 | 55° |
| 极化方式 | 垂直 |
| 输入阻抗 | 50Ω |
| 最大功率 | 50W |
| 雷电?；?/span> | 直流接地 |
| 机械指标 | |
| 接口形式 | N 型公头 |
| 天线尺寸 | Ф20×160mm |
| 天线重量 | 0.11kg |
| 天线罩材料 | 玻璃钢 |
| 天线罩颜色 | 白色 |
| 工作温度 | -40°c～60°c |
| 极限风速 | 60m/s |
| 安装方式 | 配合吸盘等安装座使用 |
五、UWB天线测试效果
以下几张图是深圳市微能信息科技有限公司的研发工程师给出的HDX-UWB天线的性能实测效果图，显示了HDX-UWB天线的性能优势。

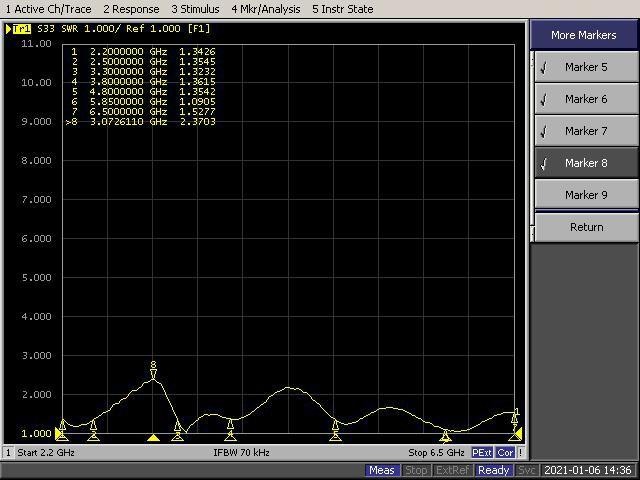

（一）网络分析仪测试报告
（二）暗室2D、3D辐射图（整机数据）
1，UWB天线HDX-UWB的效率及增益如下表所示，
| 频率（MHz） | 效率（%） | 增益/dB |
| 2400 | 91.62 | 2.42 |
| 2500 | 83.18 | 2.6 |
| 2700 | 69.98 | 1.22 |
| 3600 | 72.61 | 2.08 |
| 4900 | 86.7 | 4.44 |
| 5500 | 81.1 | 2.88 |
| 5800 | 80.35 | 2.11 |
| 6000 | 90.16 | 2.94 |

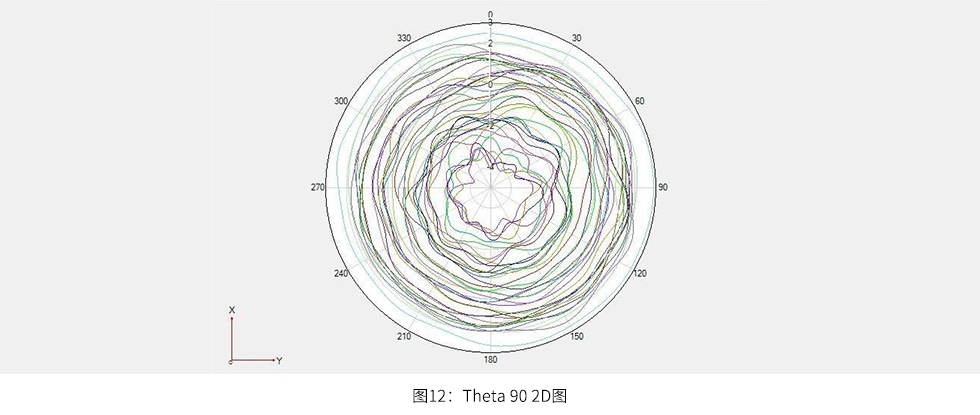

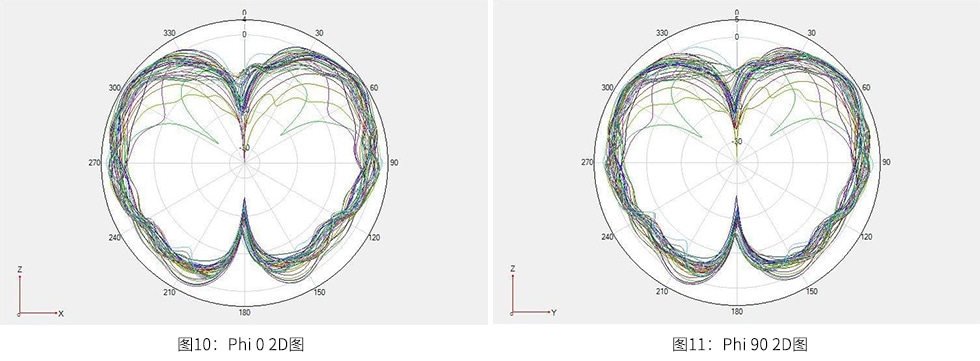

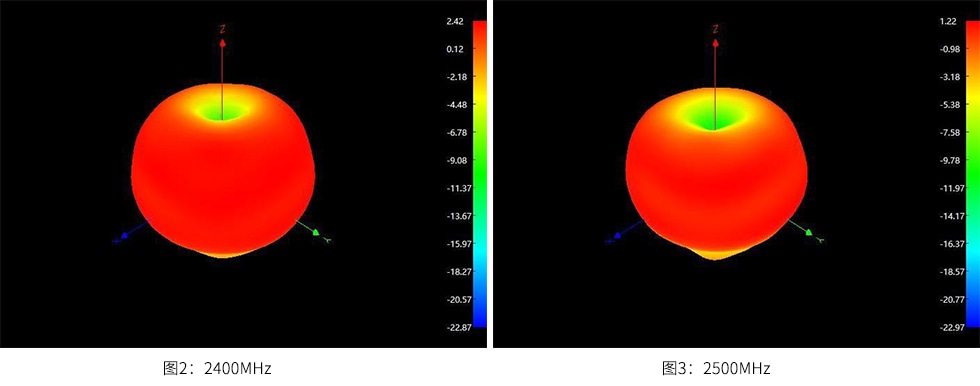

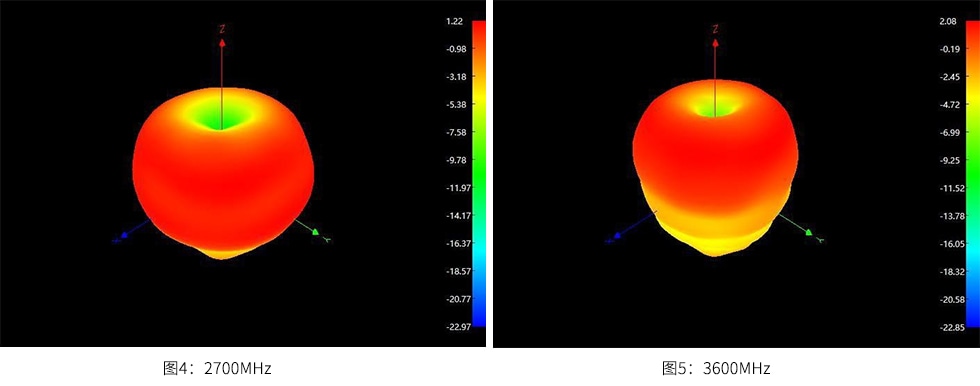

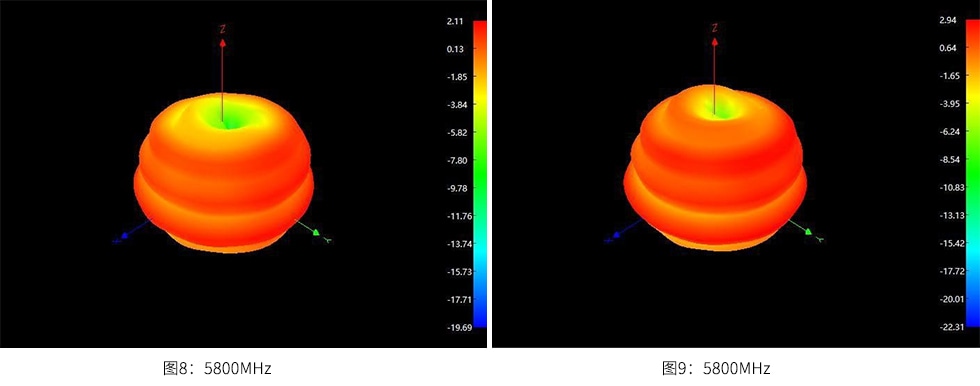

2，UWB天线HDX-UWB在不同的频率下的2D/3D场型图如下，
