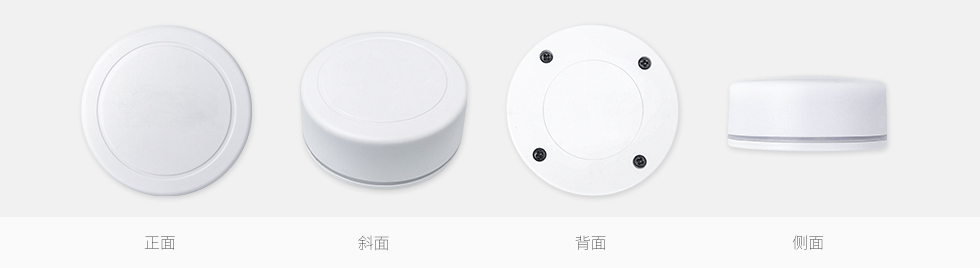

        UWB资产定位标签VDU1503是基于NRF52832主控 CPU 加上 UWB 收发芯片而设计的资产定位标签，低功耗、大电池容量设计 可以实现资产高能精度，长时间定位。此UWB资产标签具备智能模式切换，静止和运动两种不同定位频率自动切换，在保证使用效 果的基础上，最大程度上节约功耗。粘贴和磁吸合两种安装方式，可以快速与需要定位的标签结合。

（二）资产定位管理标签VDU1503参数表如下：

（三）资产标签VDU1503使用方法：

1、激活定位

VDU1503在出厂时候就已经装好电池，为了节省功耗，在这个时候产品不发送 UWB 定位包，该模式我们称作仓储模式。此时蓝牙每隔 10s 广播一次，蓝牙广播的 ID 号为，标签的 ID 号码，可用于定位系统中设备的绑定，身份ID。 同时蓝牙每隔30s会扫描一次，等待开始定位命令?？级ㄎ幻钣梢？厣璞阜⒊?。?？厣璞噶砼洹?/span>

在收到开始定位的指令后，VDU1503会开始发送定位包，定位包的频率在静止的时候为 1Hz,运动的时候是5Hz,同时每间隔 10s 会发送一次蓝牙广播，广播的 ID 号码为标签的 ID 号。蓝牙广播可以用于设备的识别，和标签固件的空中升级。

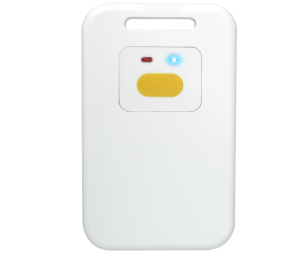

2、遥控器的使用：

（1）长按按键，绿灯亮起后，松开。再短按一次按键，此时绿灯会以 1s 一次闪烁，持续一分钟，在这一分钟内，?？仄骰岢中姆⑺涂级ㄎ恢噶?，在接收范围(标签与遥控器的距离在10m以内）内的标签收到指令后会开始定位。一分钟指令发送完后，绿灯会 4s 一次慢闪，需要再次发送指令时候，短按一次按键，?？仄骰嵩俅纬中环种臃⑺投ㄎ恢噶睢?/span>

（2）开机后，连续短按三次按键，第四次长按，直到红灯亮起，松开按键，此时关机成功。

注意：定位激活成功以在定位系统上可以显示该标签的位置作为标准；

一般情况下?？仄髟僦恍枰中淮?min发送指令，既可以激活标签，如果未激活成功，请再次操作遥控器发送1min的激活命令；

保证标签与?？仄鞯木嗬朐?0m以内，让标签可以稳定收到遥控器指令；

对于能够马上投入定位使用的客户，我们在出厂的时候就可以直接设定成为定位模式，设定一个仓储模式是为了减少产品在存储过程中电池电量损耗。

（四）资产标签VDU1503的安装说明：

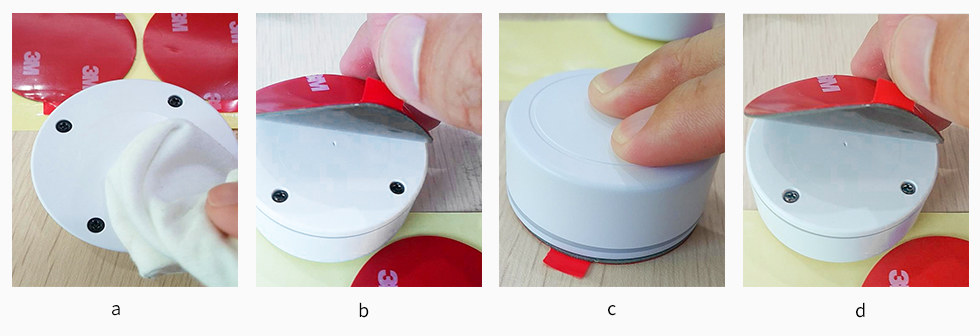

方式一：资产标签使用3M胶固定安装

a.把VDU1503有螺丝的一面擦拭干净，防止使用过程中有灰尘或油污，如下图a；

b.把3M胶圆片从油纸贴上揭掉，贴到VDU1503有螺丝的一面，如下图b；

c. 把VDU1503贴3M胶一面放到平面上（如桌子上）均匀按压，如上图c；

d. 撕掉3M胶?；つ?，并把VDU1503有3M胶一面贴到目标安装位置（选择合适贴装位置，目标位置如果有灰尘或油渍需要提前清理干净，并保持干燥）。然后均匀施力按压5~10秒，如上图d。

方式二：资产标签采用磁吸式安装

注意：磁吸式安装需要提前确认内部是否已安装圆铁片，部分只支持3M胶的样机可能未安装！

a.小心取出磁铁片（磁铁串联时吸力较大，当心夹手，建议带手套操作），确保其清洁干燥无明显污渍；

b.揭掉磁铁专用3M胶，贴在磁铁任意一面上，并把磁铁有3M胶的一面放到平面上按压5~10秒；

c.选择合适的安装位置（如果目标位置是铁质的可以不用贴3M胶），确保安装位置干燥，无明显灰尘或油渍；

d.把磁铁上的3M胶?；つそ业?，贴到目标安装位置，适当用力按压5~10S；

e.把VDU1503有螺丝的一面吸附到磁铁上，适当用力尝试在垂直安装面方向上，把VDU1503拉开磁铁吸力范围，如果个别样机只用很轻的力就能拉开，可能需要更换磁铁或者样机。如果磁力正常，把样机吸附到磁铁上，适当用力按压5~10s（防止测试磁铁吸力时用力过猛把3M胶拉开）。

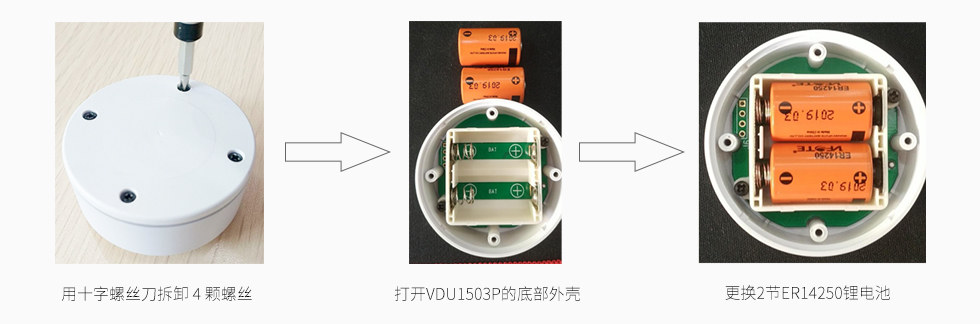

（五）资产标签更换电池的方法：

a. 用十字螺丝刀拆卸4颗螺丝，如下图1

b. 打开VDU1503的底部外壳，对准正负极，更换2节ER14250锂电池，如下图。

c.安装底壳，用橡胶针对准上壳周围的凹槽。

d.用十字螺丝刀安装4个螺丝。
