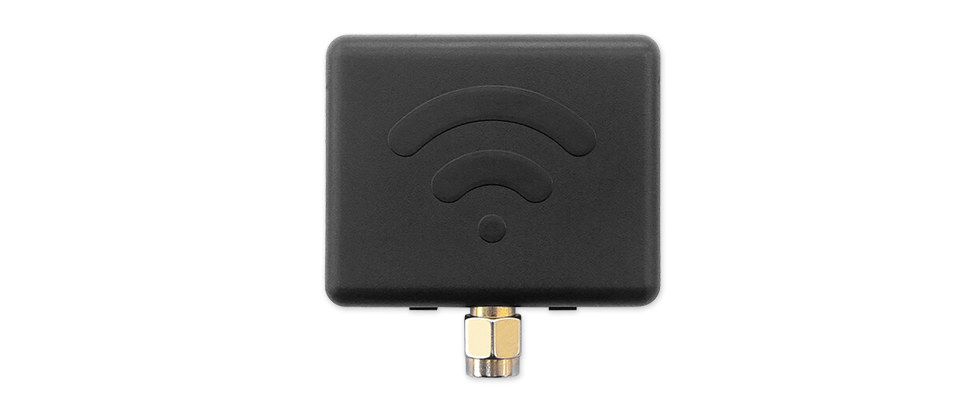

UWB天线UWA-02是深圳市微能信息（95power）推出了一款适配UWB基站等硬件的天线产品。推出UWA-02天线的目的在于，方便室内定位集成商客户将此天线集成到基于DW1000芯片开发的UWB标签、UWB基站、UWB?？?/span>。此天线和95Power的UWB基站、标签和模块完美适配，为客户提供低成本、高效率、紧凑型、高保真度和低群延时变化的高精度UWB定位解决方案。

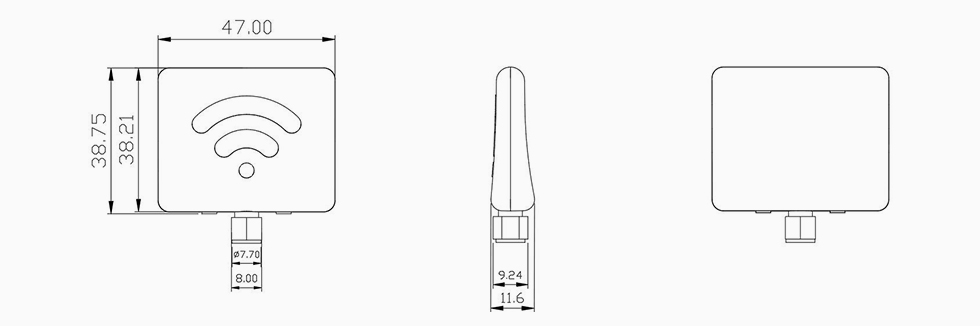

二、天线尺寸

三、天线规格参数表

四、测试仿真结果

以下图片显示了UWB基站/标签天线UWA-02的测试仿真预期性能。

（一）辐射方向图

下图显示了不同天线方向的预期辐射方向图

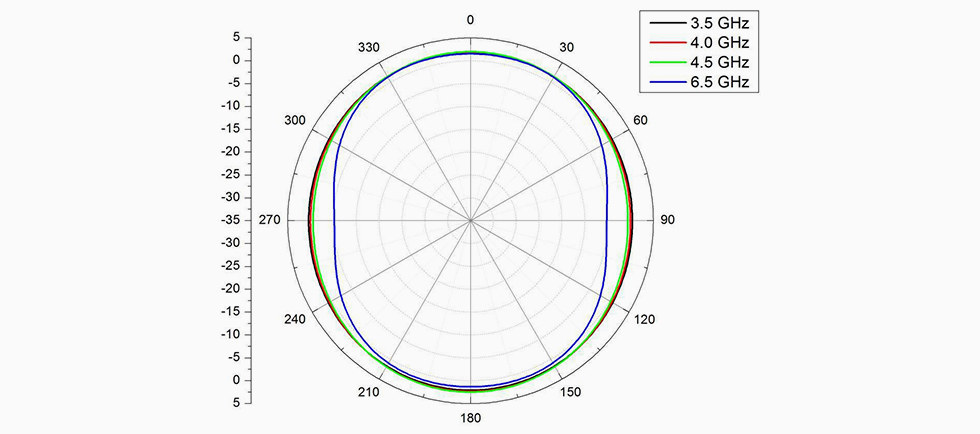

图1：x-y水平面辐射方向图

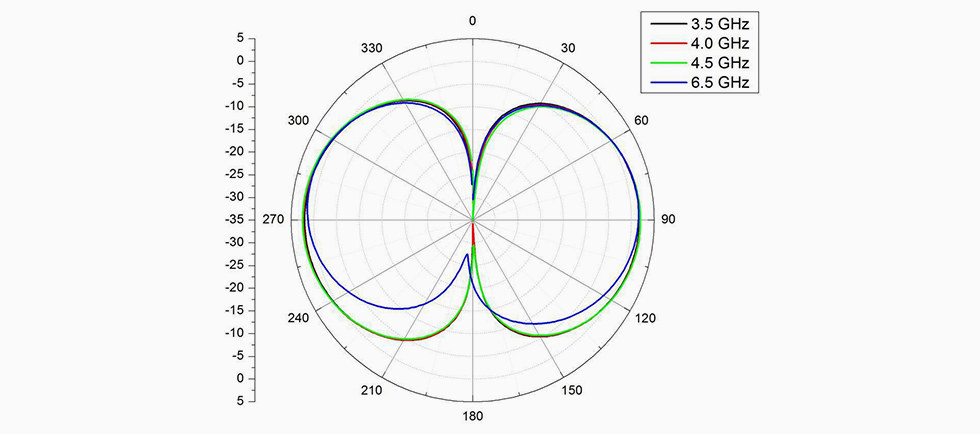

图2：x-z平面方向图

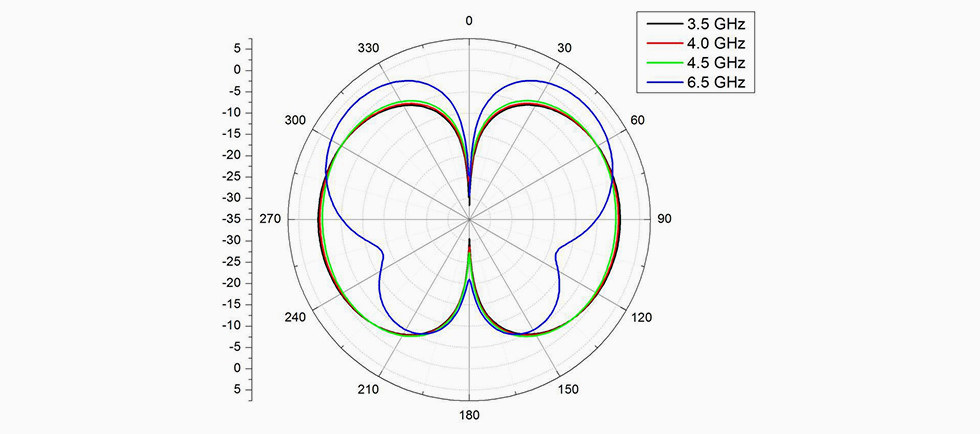

图3：y-z方向辐射方向图

（二）反射系数

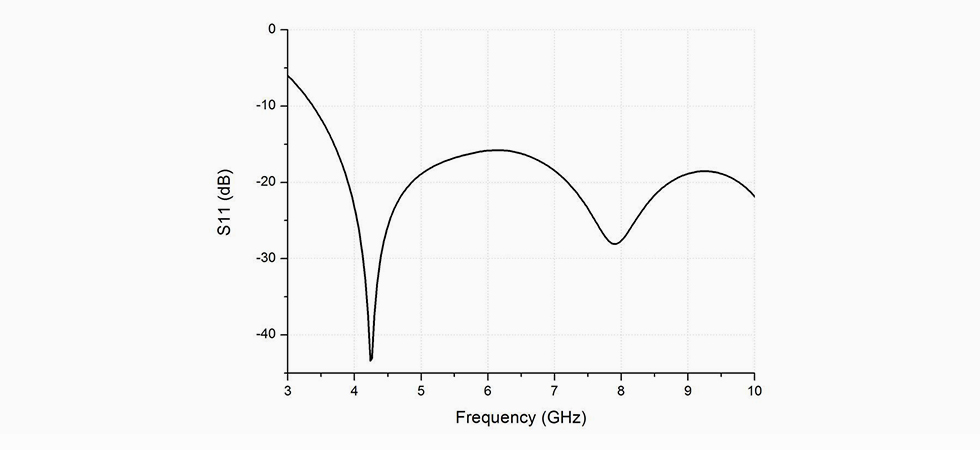

图4：天线匹配与频率关系图

（三）天线效率

下图显示了自由空间中模拟的天线UWA-02的效率，以及与大型金属板间隔5mm时的效率。从仿真图中可以看出，为了获得最佳性能，天线的位置应远离墙壁等。

图5：自由空间和靠近金属空间的效率

（四）天线的最大增益

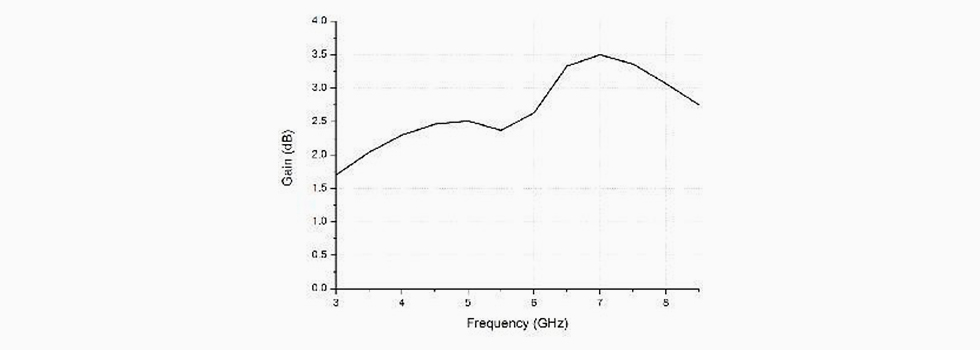

图6：不同频率下的最大增益

（五）天线的群时延变化

做基于DW1000等方案的UWB定位时，群时延变化是选择的UWB基站/标签天线需要考虑的一个重要参数。这里我们指的是当天线旋转时，天线的群延时是如何变化的。1ns的变化将代表报告距离中30cm的变化，因此我们的目标是天线旋转<±100ps的群延迟变化。下图显示了天线旋转时群延迟的变化。尺度以纳秒为单位，可以看出，天线的群时延变化很小。

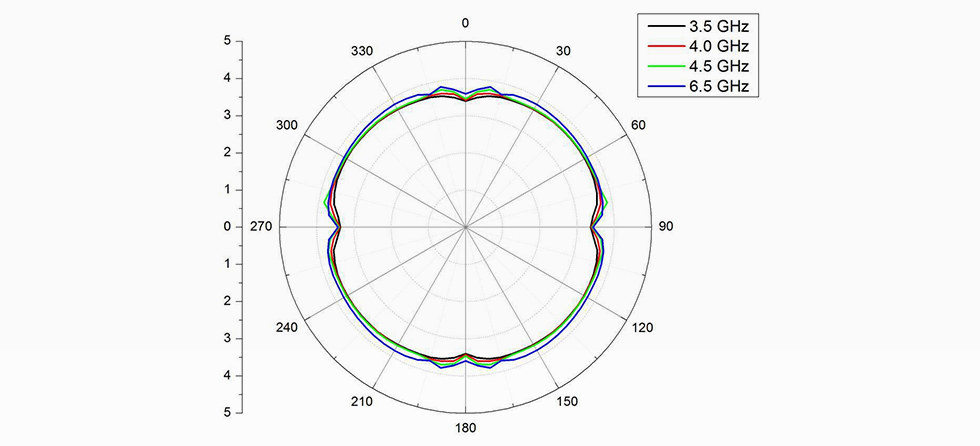

图7：群延时随方位角变化图（xy平面距离天线1m）

（六）时域保真度

对于IR-UWB系统中使用的天线，保真度系数表示天线在时域的性能。理想的数字是1，目标是0.9。该天线在3-8Ghz的工作频率范围内，在方位平面上的保真度系数大于90%
