蓝牙5.0网关VDB2503的外部接口定义
发布日期：2019-03-11 浏览次数：286次
蓝牙5.0网关VDB2503是微能信息（95power）开发的一款基于蓝牙5.0+WiFi的蓝牙数据采集和转发网关设备。前面我们介绍了VDB2503网关的工作原理和内部结构，今天95power小编介绍下蓝牙5.0网关VDB2503的外部接口定义。

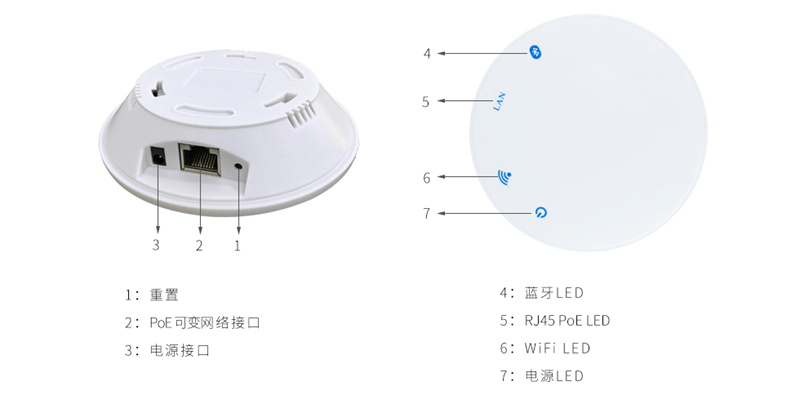

蓝牙5.0网关VDB2503的外部接口
蓝牙5.0网关VDB2503的外部接口包括1个WAN/LAN可变网口和一个电源接口，另外配置了1个恢复出厂的复位按钮和LED指示灯。
（1）WAN/LAN可变网口
蓝牙5.0网关VDB2503网络接口支持CAT-5/CAT-5E有线RJ45传输蓝牙数据和POE电源供电，电压范围为44-57V，此网口是1个WAN/LAN可变网口，蓝牙网关在不同的工作模式下，将对应不同的网络接口，如下表所示
| 工作模式 | 网络接口 |
| AP Client客户端模式 | LAN口 |
| Getway网关模式 | WAN口 |
（2）电源端口
网关VDB2503的电源接口支持直流电源DC_5V输入，输入电压范围3.5-5.5V，电流大于1000mA。电压接口采用DC-005电源插座，电源座孔径为5.5mm；针直径为2.1mm，为正。
备注：5V电源适配器的输入电压为AC100-240V和50/60Hz，输出电压为5V/2A。电源连接器内部为正，外部为负。
（3）复位按钮
按下复位按钮超过5秒，蓝牙5.0网关VDB2503的WiFi部件将恢复出厂设置。
（4）LED灯指示
蓝牙5.0网关的LED指示灯包括4组，分别定义如下：
*网关的电源LED在通电时处于常亮状态
*连接到WiFi 后1-2秒，WiFi 的LED常亮
*网关上电后，网口插网线连接蓝牙网关时，LAN网络LED常亮
*电源打开后蓝牙LED闪烁
微能信息（95power）的全系列蓝牙网关的外部接口定义类似，其他蓝牙可参考蓝牙5.0网关的外部接口定义来使用。
